对输电线路举行按期巡视检查,随时掌握和相识输电线路的运行情形以及线路周围情形和线路;で淖淝樾,是供电企业一项沉重的一样平常事情。人工巡检是一种古板的巡检方法,也是现在输电线路巡检的主要方法。由于输电线路走廊地形情形重大,在一些条件卑劣如跨江跨河或高山峻岭地区,沿线部分区段险些没有巡视蹊径,这种巡检方法劳动强度大、事情条件艰辛,输电线路的运行情形得不到实时反响。
阻止2017年年底,国家电网公司系统各单位共配有种种型无人机1800余架,2017年度无人机累计巡检杆塔凌驾21万基,累计发明缺陷凌驾5万余处;凭证缺陷位置划分,以杆塔瓶口及以上位置线路装备及隶属设施缺陷为主,占75.8%;凭证缺陷品级划分,以一样平常缺陷为主,占87.2%;凭证缺陷类型划分,以金具类缺陷为主,占42.7%。
2013年,《国家电网公司输电线路直升机、无人机和人工协同巡检模式试点事情计划》宣布;
2015年,中国电科院起草《倾轧输电线路无人机巡检作业手艺导则》,并体例无人机巡检系统性能检测计划。
▍现状:电力巡检主要包括:人工巡检、有人直升机巡检、无人机巡检三概略系。主要保存地形重大、情形重大、天气重大、事情量重大、新增项目多、高空作业危险性大、人工识别过失率较高、突发事务响应不实时的特点。
▍无人机巡检内容有:
规模巡检:违章树木、违章修建、新架线路、新加修建物、施工、大型装备移动巡检;
定点巡检:混凝土杆、铁塔、基座、斜拉线、变电装备;
细腻巡检:防震锤、拉线、线夹、毗连器、瓷瓶、弹簧销等巡检内容;
其他:防雷、接地、惊鸟器、忠言牌。
▍围绕电力巡检无人机的3个要害手艺:
无人机航行平台自己性能:主要集中在的可靠性,包括特定前文所提到的高海拔,低温特殊天气下的清静事情能力,以及在特高压输电线路特殊电磁情形下,正常运作能力。适用性则是无人机使用与现有运输装备,维护装备相顺应无需搭建特另外园地;
使命载荷收罗数据有用性:在移动航行平台下,能有用识别要害目的,如销钉,线缆,螺母,绝缘子并在无人机有限航行时间内尽可能多的收罗有用可识别的信息,并知足后期数据处置惩罚的的基天性能;
数据处置惩罚能力及对无人机收罗的数据能够有用:高效的判读,识别故障点,判断故障类型,形成有用报告,对历史信息有一定的处置惩罚能力。
▍机型种类:
牢靠翼无人机电力巡检典范作业使命妄想。以线路通道巡检为主,解决如周边物体对线路的威胁评估,地质情形转变,植物生长,线路上大标准物体检查如鹞子、鸟巢等;
小型中型旋翼机主要使命是塔体的细腻巡检,其中小型多旋翼主要用于运输车辆3km以内的单塔和多塔巡检,一样平常一次巡检1-2塔;
中型直升机用于运输车辆10km以内的多塔巡检,基本处于盲飞阶段。
▍数据收罗:
※ 电力巡检对数据要求:一致性、有用性、无偏行。
有用性:收罗简单数据自己有用可用,需要剔除天气,对焦,重复照相等缘故原由引起的无效数据。
一致性:超大批量大批量数据收罗时,数据自己的具备收敛特征,不随数据量的增添和时间增添爆发改变。
无偏性:收罗数据不会受收罗时光照,角度,收罗装备参数设置,航行平台等因素改变而爆发偏移,具备光学矫正,几何矫正,空间矫正的能力。
以上三个内容是主要针对无人机使命载荷的要求,而使命载荷的性能决议了整个无人机巡检系统收罗效果的能力。
※ 在现实无人机电力巡检历程中,主要有三大问题
1.单次收罗数据量有限,收罗有用性低,在巡检历程中对巡检目的需要多次拍摄才华填补由于使命载荷对焦失败,无法准确瞄准目的等问题,前端拍摄大宗信息多为无效性信息。
2.大批量收罗一致性差,不具备重复比照的能力,相同故障点数据每次收罗信息都不具备归一性,保存重复照相或者漏拍问题,无法通过GIS信息举行统一处置惩罚。
3.数据收罗受限制,而使命载荷数据收罗效率低下反过来苛求无人机的续航时间无人机的航行能力,这样的思绪是过失的,通过使命载荷做到高效有用的数据收罗是整个数据收罗流程的焦点。
▍数据融合:
随着光学装备,使命载荷,以及遥感手段的应用,除了古板的可见光数据,人工照相,人工识别手段。红外,紫外,激光雷达,合成孔径雷达,多光谱高光谱等多种手段也逐步应用到特高压输电线路巡检的历程中。

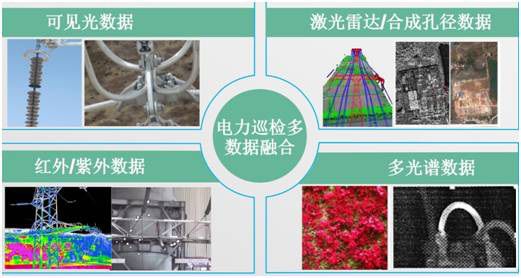

图为通过大都据融合,在光谱维度对数据举行有用剖析,数据融合剖析,提前发明隐藏故障:
图1为绝缘子破损,螺母缺失可见光视角下可以发明的故障;
图2为激光雷达,合成孔径雷达对金属材质塔体 大规模变形,异常位移,倾斜等故障的监测;
图3为红外和紫外数据关于短路点,异常放电等故障的识别;
图4为多光谱关于输电线周围植被生长情形展望,以及锈蚀油漆剥落等潜在故障点识别
